矿物绝缘电缆在实际工程中的应用问题

返回列表来源:湘江电缆发布日期 2017-05-23 08:38浏览:- 加入收藏

矿物绝缘电缆是用退火铜作为导体、密实氧化镁作为绝缘、退火铜管作为护套的一种电缆。

矿物绝缘电缆(Mineral Insulated Cable)简称MI电缆,作为配线使用时,国内习惯称作氧化镁电缆或防火电缆。它是由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆,矿物绝缘电缆由铜导体、氧化镁、铜护套两种无机材料组成。

湘江电缆矿物绝缘电缆

由于电缆全都是用无机物(金属铜和氧化镁粉)组成,它本身不会引起火灾,不可能燃烧或助燃,由于铜的熔点是1083℃、氧化镁的熔点是2800℃,因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电,是一种真正意义上的防火电缆。

就目前中国市场上出现的产品,主要常见的有以下3种:

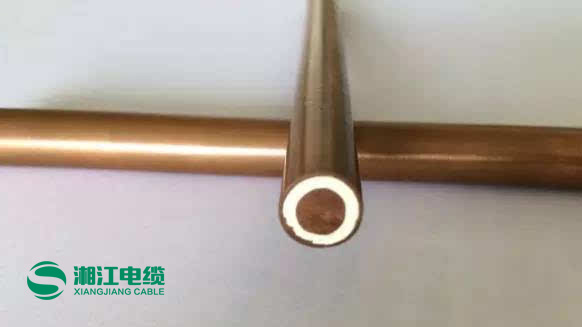

铜芯铜护套氧化镁绝缘电缆(BTTZ、BTTQ、BTTVZ、BTTVQ)

由实心铜杆、氧化镁绝缘、无缝铜管护套构成

湘江电缆矿物绝缘电缆

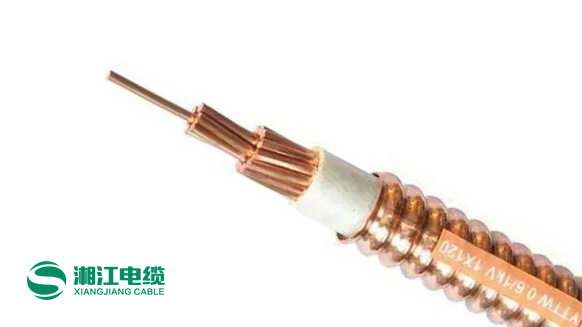

柔性矿物绝缘电缆(YTTW、BTTW、BTTRZ)

由铜绞线、氟云母带绝缘、铜带纵向包裹连续焊接护套构成

湘江电缆矿物绝缘电缆

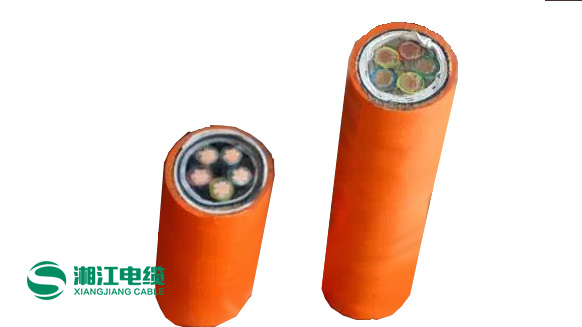

铝护套隔离型(柔性)矿物绝缘电缆(NG-A、BTLY)

由铜绞线、金云母带绝缘、无缝铝管护套、隔氧层填充、隔离耐火层、低烟无卤护套构成

湘江电缆矿物绝缘电缆

关于价格

矿物绝缘电缆可以降低1至2个规格使用而且节省一根地线线芯:

多数人认为矿物绝缘电缆价格高昂而不采用,其实不然。通过近几年制造厂和材料供应商的不断努力,矿物绝缘电缆的价格正在不断向普通电缆价格靠拢,矿物绝缘电缆截面在25 mm2以上者均为单芯,因而该电缆的载流量比普通电缆的载流量要大,从模拟实体电缆特性实验也得出了这一结论,同时矿物绝缘电缆的铜护套可直接用于接地线,这样在选用矿物绝缘电缆时可减少一根电缆线芯。

产品用途

由于矿物绝缘电缆具有的优异性能,因此,它适用于额定电压1000V及以下的消防、以下线路中:

·普通照明

·应急照明线路 ·应急广播线路

·应急电梯和升降设备线路

·火灾报警控制线路

·计算机房控制线路

·消防电气线路

·发电机房输电线路

·不能断电的供电线路

·双电源控制线路

·公共场所照明线路

·主干/分干配电系统线路

·名胜古迹照明线路

·高温环境动力和控制线路

·油泵线路

·潜在危险爆炸区域线路

国家人民大会堂大礼堂照明系统改造项目,原计划采用耐火电缆穿管,后决定改用矿物绝缘电缆,两个方案拟选的电缆规格相同(均为小规格电缆),工程的总造价,用矿物绝缘电缆和耐火电缆的价格比为97.59:100。

由于矿物绝缘电缆的众多优异特性,并在制造厂的大力推广下,近几年已被国内许多电气设计规范或标准相继采用,同时也在不同行业中的许多工程项目中得到使用,可以预期,在未来的十年中,我国矿物绝缘电缆的使用量将大幅度上升。
