【图解】家装电线选择&施工布线要领

返回列表来源:湘江电缆发布日期 2016-10-08 09:43浏览:- 加入收藏

大家知道吗?在新家装修时,埋在墙里面的家装电线才是重中之重,它关系到日常生活的便利和用电安全。

电线虽小,责任重大。因为电线埋在墙里面,很多人都忽略了电线的重要性。俗话说:“墙内不省墙外省。”隐藏在墙里的电线绝对是牵一发而动全身的“主动脉”,与家庭安全息息相关。

所以,学会选购家装电线,选好家装电线,是家庭安全的前提。

SO,今天,湘江小编就带着大家一起来讨论讨论关于家装电线的选择和布线施工的问题。

1、什么是家装电线的平方数?

电线平方数是装修水电施工中的一个口头用于。

电线的平方:铜丝的横截面积,单位为平方毫米。

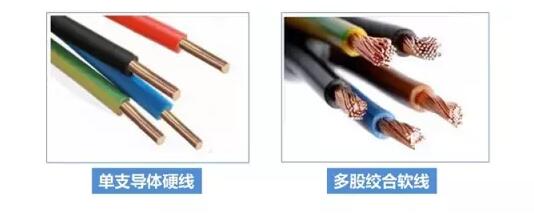

注意:家装电线一般是单芯线,根据导体结构的不同,分:单支导体硬线和多股绞合软线。对于多股绞合软线,电线的平方数是所有铜丝的截面积之和。

湘江电缆-家装电线选择和布线施工要领

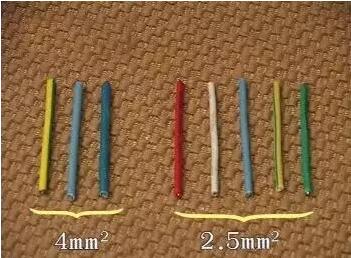

2、家装电线如何选型?

家装电线主要有三种规格:1.5平方2.5平方4平方,另外还有6平凡和10平方,但主要用于进户主干线,在家装中几乎不用或用量很少。

湘江电缆-家装电线选择和布线施工要领

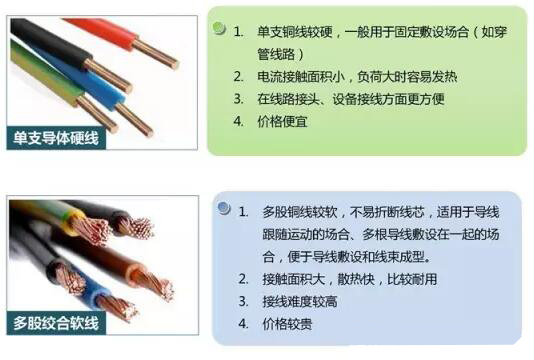

3、硬线和软线,到底选哪个?

湘江电缆-家装电线选择和布线施工要领

4、家装电线的型号,代表什么呢?

家 装 电 线

单芯线

多芯线

单支导体硬线

多股绞合软线

硬护套线

软护套线

WDZ-BYJ,BV

WDZ-BYJ,BVR,RV

BVVB

RVV


单芯线:

WDZ-BYJ:低烟无卤交联聚烯烃电线(XLPE),根据导体结构的不同,分:硬线和软线。

BV:PVC电线,只有一根铜丝的单芯线,比较硬。

BVR:PVC电线,好多股铜丝绞在一起的单芯线,较软。

RV:PVC电线,是更多股铜丝绞在一起的单芯线,极软。

比如:

BV 2.5平方是1根1.78铜丝组成的。

BVR 2.5平方是19跟0.41铜丝组成的。

RV 2.5平方是49根0.25铜丝组成。

多芯线:

BVVB:硬护套线,二根或者三根BV线用护套套在一起的。

RVV:软护套线,二根三根或者四根RV线用护套套在一起的。

一般装潢走明线的话,建议用BVVB护套线。

5、买家装电线,小心陷阱!

目前,市场上的家装电线品牌多、价格乱。同样规格的一盘线,因为厂家不同,价格可相差20%~30%。

湘江小编偷偷告诉你哦,家装电线之所以价格差异巨大,是由于原材料不同造成的。生产电线的主要原材料是无氧裸铜和绝缘材料。目前原材料市场上无氧裸铜每吨几万元,而回收的杂铜则便宜很多;绝缘材料优质品和残次品的的差价更是悬殊。另外,长度不足,铜丝不够粗、绝缘体含胶量不够,也是造成价格差异的重要原因。

总而言之,就是不要一味的图便宜啦。俗话说的话,便宜没好货。

湘江电缆-家装电线选择和布线施工要领

陷阱1:铜丝两头粗中间细

有的劣质电线,前后两头各几米是正常的,但是中间的铜芯变细,绝缘皮变厚,而外观与国标的一模一样。

湘江电缆-家装电线选择和布线施工要领

陷阱2:劣质铜芯以次充

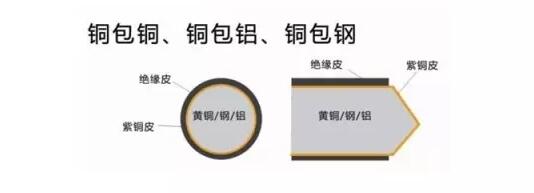

国标电线要求使用99.9%的无氧裸铜(紫铜),但一些不良厂家为了降低成本,往往使用黄铜、钢或铝,然后裹上一层紫铜以蒙骗消费者(如下图所示)。

湘江电缆-家装电线选择和布线施工要领

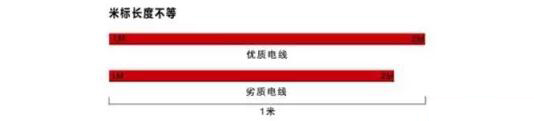

陷阱3:米标长度不符

同样标明是100米的电线,也都有100米标,外表没有差异,但劣质电线每段米标之间的距离往往少2-3厘米,这样一盘100米的电线,算下来就只有97-98米了,相当于消费者多花了2%-3%的钱。

湘江电缆-家装电线选择和布线施工要领

   家装电线布线施工要领

一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;

湘江电缆-家装电线选择和布线施工要领

二、家装电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。

三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同。

1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。

2、分组做法:分组就是第个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独的空开控制。如果用普通的PVC管穿线,就是12元/平方的人工费。用冷弯管穿线的人工费就是15元/平方,因为 每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。

湘江电缆-家装电线选择和布线施工要领

3、国标的做法就要22元了,完全不开横槽,只开竖槽。

四、水电施工的基本原则:

水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。

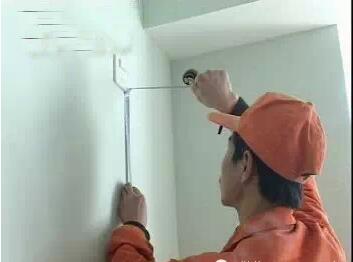

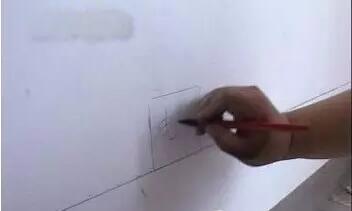

1、定位:首先要根据 你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

湘江电缆-家装电线选择和布线施工要领

2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。

湘江电缆-家装电线选择和布线施工要领

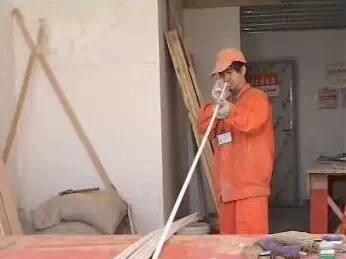

3、布线:布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。

湘江电缆-家装电线选择和布线施工要领

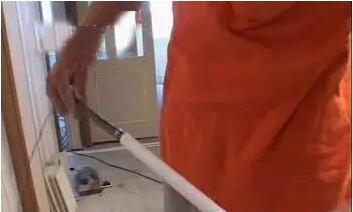

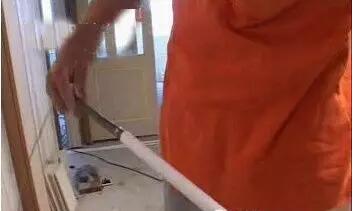

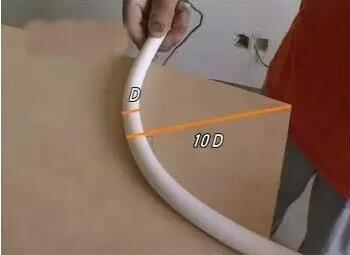

4、弯管:冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利。

湘江电缆-家装电线选择和布线施工要领

5、家装电线布线要遵循的原则

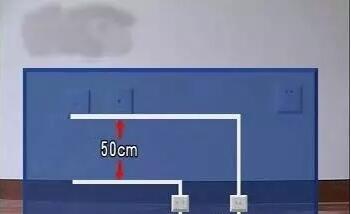

布线原则(1)如下图:强弱电的间距要在30-50公分,因为强电会干扰你的电视和电话;

湘江电缆-家装电线选择和布线施工要领

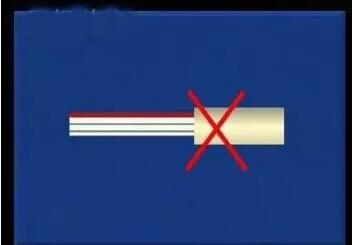

布线原则(2)如下图:强弱电更不能同穿一根管内;

湘江电缆-家装电线选择和布线施工要领

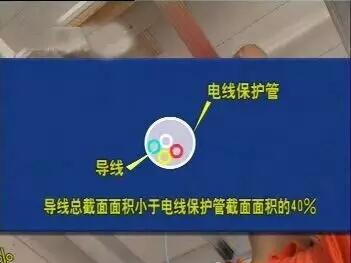

布线原则(3)如下图:管内导线总截面面积要小于保护管截面面积的40%,比如20管内最多穿4根2.5平方的线;

湘江电缆-家装电线选择和布线施工要领

布线原则(4)如下图:长距离的线管尽量用整管;

湘江电缆-家装电线选择和布线施工要领

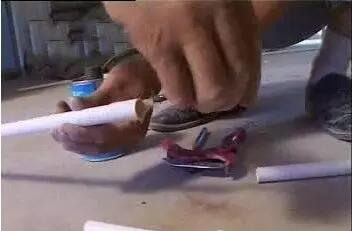

布线原则(5)如下图:线管如果需要连接,要用接头,接头和管要用胶粘好;

湘江电缆-家装电线选择和布线施工要领

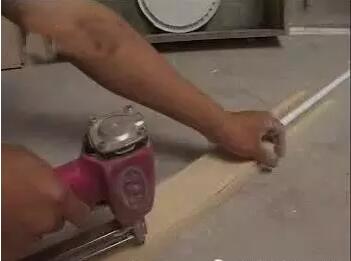

布线原则(6)如下图:如果有线管在地面上,应立即保护起来,防止踩裂,影响以后的检修;

湘江电缆-家装电线选择和布线施工要领

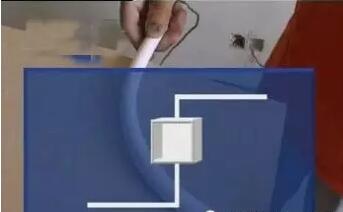

布线原则(7)如下图:当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去;

湘江电缆-家装电线选择和布线施工要领

布线原则(8)如下图:一般情况下,电线线路要和暖气、煤气管道相距40公分以上;

湘江电缆-家装电线选择和布线施工要领

布线原则(9)如下图:一般情况下,空调插座安装离熟地2米以上;

湘江电缆-家装电线选择和布线施工要领

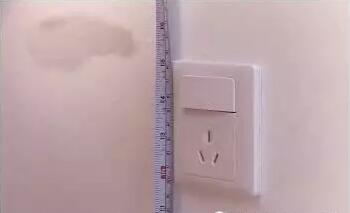

布线原则(10)如下图:没有特别要求的前提下,插座安装应该离地30公分高度;

湘江电缆-家装电线选择和布线施工要领

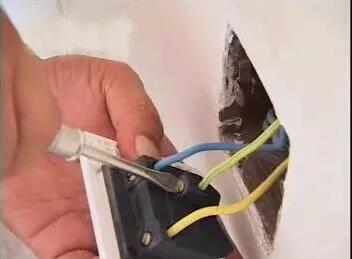

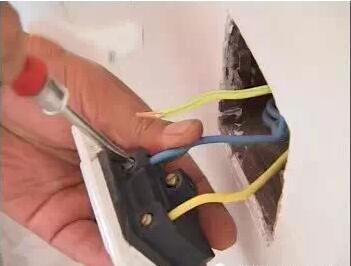

布线原则(11)如下图:开关、插座面对面板,应该左侧零线,右侧火线;

湘江电缆-家装电线选择和布线施工要领

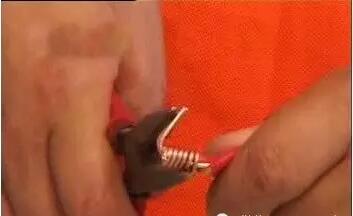

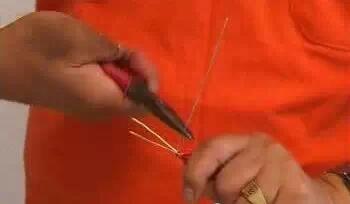

布线原则(12)如下图:家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单;

湘江电缆-家装电线选择和布线施工要领

布线原则(13)如下图:接头处采用按压,必须要结实牢固;

湘江电缆-家装电线选择和布线施工要领

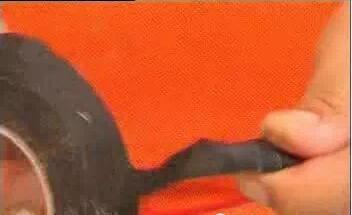

布线原则(14)如下图:接好的线,要立即用绝缘胶布包好;

湘江电缆-家装电线选择和布线施工要领

布线原则(15)如下图:在装修过程中,如果确定了火线、零线、地线的颜色,任何时候,颜色都不能用混了;

湘江电缆-家装电线选择和布线施工要领

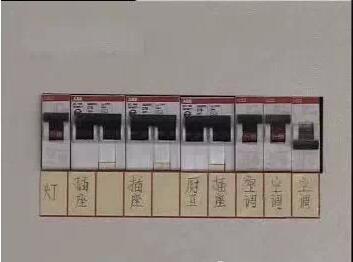

布线原则(16)如下图:家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线;一旦哪部分需要断电检修时,不影响其他电器的正常使用;

湘江电缆-家装电线选择和布线施工要领

布线原则(17):很关键的在做完电路后,一定要让施工方给你一份电路布置图,一旦以后要检修或墙面修整或在墙上打钉子,防止电线被打坏。
