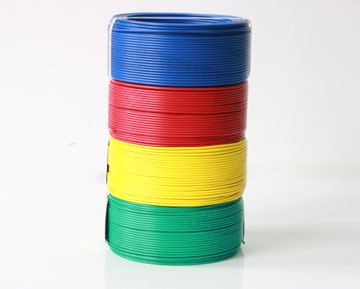

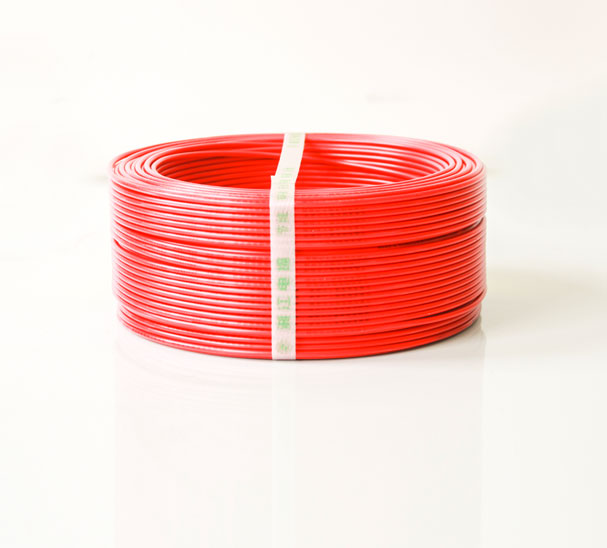

国标铜芯WDZ-BYJ低烟无卤阻燃家装电线 国标铜芯WDZ-BYJ低烟无卤阻燃家装电线
1 2

国标铜芯WDZ-BYJ低烟无卤阻燃家装电线

产品特点:湘江电线产品采用高纯度无氧铜(OFC)导体、低电阻、抗氧化、有效降低电阻发热损耗、提高用电负荷。每一卷电线产品均采用的是高分子聚氯乙烯,具有高强度,耐磨性,耐腐蚀,阻燃性能好等特点,采用国际设计标准,每一米均经过严格检测。

应用领域:本部分适用于额定电压450/750V及以下有耐热要求的固定布线和电力、电子设备内部连接用铜导体交联聚烯烃绝缘电线和电缆。

想了解该款产品?立即联系湘江电缆营销顾问400-8844-588

我们的优势Our advantage

湘江电缆-高精度无氧铜导体

高精度无氧铜导体

湘江电缆采用高精度无氧铜导体,导电性能佳,不易发热,恒久稳定,耐腐蚀性好。无氧铜的物理特性:无氧铜20℃,凝固时的收缩率为4.92%,密度为8.94g/cm³;导电率为101.4%IACS;电阻率为0.0171Ω·m。

湘江电缆-低电阻更省钱

低电阻 更省钱

湘江电缆专注电缆行业20年,所生产的电缆电阻小,导电率能更高。电阻率直接影响电的传输过程的消耗,电阻越小也就越省钱。

湘江电缆-偏心率低厚薄均匀

偏心率低 厚薄均匀

湘江电缆采用智能化生产设备,保证了电缆的低偏心率,厚度均匀,有效防止电流击穿而产生的大火,保障用电安全。

湘江电缆-优质绝缘阻燃低烟

优良绝缘 阻燃低烟

湘江电缆采用万马集团等大品牌供应商的精工高强度绝缘料,具有良好的柔韧性,不易折断,开明火后瞬间熄灭,白烟产生低。

产品详情DETAILS


BV单芯单股硬线


一般用在固定的场合,10平方以上的规格由7根铜丝组成,多用在固定埋设的环境中。

湘江电缆BV单芯单股硬线

湘江电缆BVR单芯多股软线

BVR单芯多股软线



            由7根或7根以上的铜丝绞合而成,因硬度较软,也被称为软线,多使用在布线弯道较多的场合,更利于电工穿管。

BVVB扁平状硬护套线


由2根或2根以上的硬线组成,多作为装潢明线使用。

湘江电缆BVVB扁平状硬护套线

湘江电缆RVV软护套线

RVV软护套线



            RV线是由30根以上的铜丝绞合在一起的单芯线,RVV是软护套线,由2/3根或更多RV线套成,RVV多用作电器、仪表仪器装置中的电源线使用,家装很少使用。

阻燃电线和普通电线的区别



            1、阻燃电线多用在工矿企业及宾馆酒店场所中,具有不易点燃及离火即熄的特点。


            2、根据阻燃级别分为ZA、ZB、ZC(ZR)。家庭使用可选购ZR、ZC规格。

湘江电缆阻燃电线和普通电线的区别

产品选型一览表

产品名称

额定电压

WDZ-BYJ-105耐热105℃无卤低烟阻燃交联聚烯烃绝缘电线

450/750V及以下

WDZ-BYJ-125耐热125℃无卤低烟阻燃交联聚烯烃绝缘电线

450/750V及以下

WDZN-BYJ-105耐热105℃无卤低烟阻燃交联聚烯烃绝缘耐火电线

450/750V及以下

技术参数

导体材质

99%无氧纯铜

绝缘材质

环保无卤低烟阻燃辐照交联聚烯烃

额定功率

5800W(220V)/13000W(380V)

额定电压

450/750V

标准长度

100米(±0.5米)

绝缘耐热

高105℃

主要颜色

红、黄、蓝、绿、双色(黄绿)

适合环境

家庭装修、室内装修、项目工程等

绝缘厚度与外径

标称截面(mm²) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185
绝缘厚度(mm) 0.7 0.8 0.8 0.8 1.0 1.0 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
平均外径(上限:mm) 3.3 3.9 4.4 4.9 6.8 8.0 9.8 11 13 15 17 19 21 23.5

电线线径允许偏差参数

标称截面mm² 根数 国标单线标称直径mm 允许偏差% 单位允许偏差范围mm
0.75 1 0.97 ±1%d -0.0097—+0.0097
1 1 1.13 ±1%d -0.0113—+0.0113
1.5 1 1.38 ±1%d -0.0138—+0.0138
2.5 1 1.78 ±1%d -0.0178—+0.0178
4 1 2.25 ±1%d -0.0225—+0.0225
6 1 2.76 ±1%d -0.0276—+0.0276
10 7 1.35 ±1%d -0.0135—+0.0135
16 7 1.7 ±1%d -0.017—+0.017
25 7 2.14 ±1%d -0.0214—+0.0214
35 7 2.52 ±1%d -0.0252—+0.0252
50 19 1.78 ±1%d -0.0203—+0.0203
70 19 2.14 ±1%d -0.0214—+0.0214
95 19 2.52 ±1%d -0.0252—+0.0252
120 37 2.03 ±1%d -0.0203—+0.0203
150 37 2.25 ±1%d -0.0225—+0.0225
185 37 2.52 ±1%d -0.0252—+0.0252
240 61 2.25 ±1%d -0.0225—+0.0225
300 61 2.52 ±1%d -0.0252—+0.0252
400 61 2.85 ±1%d -0.0285—+0.0285
500 91 2.65 ±1%d -0.0265—+0.0265
630 127 2.52 ±1%d -0.0252—+0.0252
电缆相缆截面与保护底线截面关系 S≤16mm²=S
16mm²<S≤35mm²=16mm²
35mm²<S≤400mm²=S/2
400mm²<S≤800mm²=200mm²
S>800mm²=S/4



家装电线功率表

截面积(mm²) 220V(瓦) 380V(瓦) 截面积(mm²) 220V(瓦) 380V(瓦)
1平方(13A) 2900 6500 6平方(44A) 10000 22000
1.5平方(19A) 4200 9500 10平方(62A) 13800 31000
2.5平方(26A) 5800 13000 16平方(85A) 18900 42000
4平方(34A) 7600 17000 25平方(110A) 24400 55000
注:以上功率为极限功率,根据使用环境不同略有误差。选购时请预留20%的余量作为缓冲,仅供参考。

家装电线用量估算

(仅供参考,实际数量以电工要求为准)
装修面积 50-70平方 70-110平方 110-140平方
照 明 1.5平方200米 1.5平方300米 1.5平方400米
插 座 2.5平方300米 2.5平方500米 2.5平方600米
空调/热水器 4平方50米 4平方100米 4平方150米
中央空调 —— 6平方50米 6平方50米
进户总线 6平方50米 6平方50米 6平方50米

电线选型

1、火线一般都使用红色(可备选黄色),零线一般使用蓝色、绿色,地线使用黄绿双色;

2、照明一般使用1.5平方单芯电线,按照不同颜色分两组(火线和零线);

3、插座一般使用2.5平方单线电线,3匹以上空调一般使用4平方或以上规格单芯电线;

4、进户总线一般使用6平方或以上单芯电线;

5、具体配置及使用数量可咨询在线客服或根据电工师傅要求购买。
